컨트롤박스 내 과전류 보호회로 구성 완전 가이드

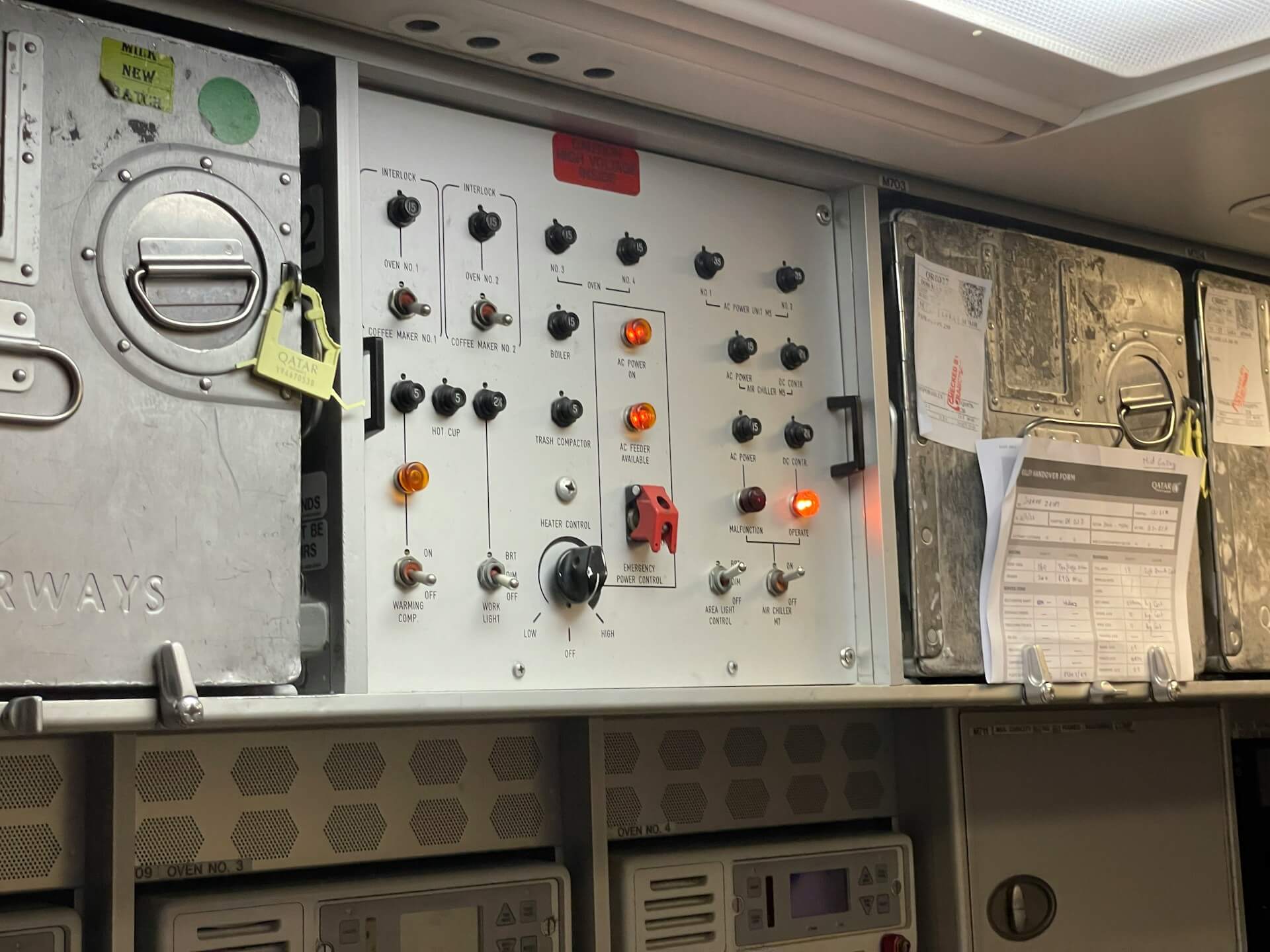

산업 자동화와 전력 제어 시스템에서 컨트롤박스는 각종 기기의 제어 및 보호를 담당하는 핵심 장비다. 특히 대전류가 흐르는 환경에서는 과전류로 인한 회로 손상, 화재 위험, 설비 정지 등의 심각한 문제가 발생할 수 있기 때문에 과전류 보호회로의 설계는 컨트롤박스 제작에서 가장 우선으로 고려되어야 하는 요소다.

2025년 기준, 국내외 전기설비 기술 기준(KESCO, IEC, NEC 등)에서는 전력 제어기기 내 과전류 보호 장치의 설치를 의무화하고 있으며, 보호장치의 종류와 용량 설정 또한 세분화되어 있다. 그만큼 최신 기준에 따라 정확한 보호회로를 구성하지 않으면 산업현장에서 치명적인 리스크로 이어질 수 있다.

이 글에서는 실제 설계 현장에서 활용할 수 있는 정보를 중심으로 과전류 보호의 기본 개념부터 주요 보호장치의 종류, 회로 구성 방식, 실무 적용 사례까지 체계적으로 정리한다. 특히, 다양한 부하 조건과 설비 운영 환경을 고려한 설계 팁도 함께 제공하여 실용성과 전문성을 높였다.

컨트롤박스 과전류 보호의 기본 원리와 적용 대상 이해하기



과전류란 정상 운전 상태에서 설정된 정격 전류를 초과하는 전류로, 단락(쇼트)이나 과부하 상태에서 주로 발생한다. 이러한 과전류는 전선의 절연 파괴, 부품 손상, 기계 오작동 등을 유발하며, 장비 수명 단축은 물론 인명사고로 이어질 수도 있다.

컨트롤박스 내부에는 주로 제어 회로와 동력 회로가 공존하며, 이들 회로에는 과전류 보호장치가 필수적으로 포함되어야 한다. 보호 대상은 크게 다음과 같다.

- 전원 인입부: 메인 전력선이 유입되는 지점에서 전반적인 시스템 보호를 위해 설치

- 개별 부하 회로: 모터, 히터, 펌프 등 개별 장치 보호를 위한 회로별 과전류 보호

- 제어기기 보호: PLC, 릴레이, 센서 등 저전류 기기의 보호를 위한 보조 회로

이때 중요한 점은 단순히 차단기를 설치하는 것이 아니라, 부하 특성과 운전 조건에 맞게 적정 보호방식을 선택하는 것이다. 과전류 보호장치가 동작해야 할 정확한 트립 시간, 한계 전류 설정, 장치의 반복 사용 가능 여부 등도 함께 고려해야 한다.



컨트롤박스에서 사용하는 과전류 보호장치의 종류와 선택 기준



과전류 보호장치는 기능에 따라 차단형, 경보형, 한시 동작형 등으로 나뉜다. 컨트롤박스에 가장 많이 사용하는 보호장치는 다음과 같다.

1. 배선용 차단기(MCCB)
   배선 차단기(Molded Case Circuit Breaker)는 일정 전류 이상이 흐르면 내부 트립 메커니즘을 통해 회로를 강제로 차단한다. 단락 및 과부하 모두 대응 가능하며, 회로 보호의 기본 장치로 가장 널리 사용된다. 트립 특성은 일반형(G), 고속형(H), 지연형(D) 등으로 구분되어, 부하의 특성에 따라 적절히 선택해야 한다.
2. 누전차단기(ELCB, RCCB)
   누전차단기는 전류의 누설을 감지해 사람이나 설비를 보호하는 장치로, 과전류와 병행 설치되어야 한다. 특히 제어판이 수분, 습기 등의 위험 환경에 있는 경우 필수적이다.
3. 퓨즈(Fuse)
   소형 제어 회로나 일회성 보호가 필요한 회로에 적합하다. 전류가 정격 이상 흐를 경우 내부 금속이 녹아 회로를 차단한다. 빠른 반응 속도가 장점이지만 교체가 필요하므로 반복 사용되는 환경에는 비효율적일 수 있다.
4. 전자식 과전류 릴레이(EOCR)
   모터 보호에 최적화된 장치로, 전류 검출 기능과 디지털 설정이 가능하다. 과부하, 정지 시간 설정, 불평형 전류 감지 등의 기능이 있어 보다 정밀한 보호가 가능하다.

이외에도 반도체 퓨즈, 서지 보호기(SPD), 과전압 방지용 TVS 다이오드 등 다양한 보호소자가 회로 특성에 따라 병행 사용된다. 중요한 것은 기기의 정격전류, 차단용량, 차단속도, 부하 특성(유도성, 정전용량성 등)을 기반으로 적절한 보호장치를 선택하고 배치하는 것이다.



컨트롤박스 과전류 보호회로 설계 시 고려 사항과 배선 구성 팁



과전류 보호회로를 설계할 때는 단순히 장치를 나열하는 것이 아닌 전체 전력 흐름을 분석한 후 보호 계층을 다단계로 설계하는 것이 핵심이다. 다음은 실무에서 반드시 고려해야 할 요소들이다.

1. 보호 계층 구성
가장 바깥쪽의 메인 보호(MCCB)에서 시작해, 개별 부하 보호(EOCR, 퓨즈 등), 제어 전원 보호(SMPS용 소형 차단기)까지 다층 보호 체계를 구성한다. 이때 차단기 정격은 상위 보호장치보다 하위 보호장치가 더 낮아야 하며, 트립 시간도 순차적으로 작동되도록 설정한다.

2. 전선 허용 전류와 연계
차단기 정격과 전선 허용 전류는 반드시 일치하거나 보호장치 정격이 더 낮아야 한다. 예를 들어, 2.5㎟ 동선의 허용 전류가 20A인 경우, 20A 이하의 차단기를 사용해야 회로 보호가 가능하다.

3. 고조파 및 서지 대응
인버터, 서보모터 등 고조파 발생 장비가 포함된 회로에서는 서지 보호기(SPD)와 필터 회로를 병행 설치해 과전류 감지 오동작을 방지해야 한다.

4. 접지와 연동 회로 설계
차단기 트립 시 접지 루프를 통해 전위 차를 최소화해야 하며, 비상 정지 회로와 연계해 전체 시스템이 안전하게 정지되도록 설계한다.

5. 실전 배선 팁
모든 과전류 보호장치는 가급적 제어함의 상단부에 배치해 유지보수성을 높이며, 점검창이나 표기를 통해 장치 상태를 외부에서 식별할 수 있도록 해야 한다. 차단기 전면에는 라벨을 통해 부하명을 명확히 표기하는 것이 기본이다.



컨트롤박스 과전류 보호의 실제 적용 사례와 트러블 예방 전략



과전류 보호회로는 단순 설계보다는 운전 환경을 얼마나 정확히 반영하느냐에 따라 성능이 크게 좌우된다. 다음은 산업현장에서 자주 발생하는 트러블과 예방 전략이다.

1. 모터 기동 시 과전류 트립 빈번 발생
이 문제는 주로 EOCR 설정 미비나 차단기 트립 시간이 너무 짧을 때 발생한다. 이를 방지하기 위해 모터의 기동 전류(통상 정격의 5~8배)를 감안한 한시 동작 차단기 사용 또는 EOCR의 시동 시간 설정이 필요하다.

2. 반복적인 퓨즈 단선
퓨즈는 한 번 동작하면 교체가 필요하므로, 반복적 트립 환경에서는 적절치 않다. 이럴 경우 전자식 보호장치로 대체하거나, 단락 보호는 차단기로, 과부하 보호는 EOCR로 분리해 구성하는 것이 효율적이다.

3. 제어회로의 오작동
외부 유입 전압 불안정 또는 내부 기기의 고조파로 인해 소형 제어기기의 과전류가 발생할 수 있다. 이 경우 소형 정전압 장치(SMPS) 출력에 빠른 응답형 차단기를 설치하거나 TVS 다이오드를 병행하면 보호 성능이 향상된다.

4. 과도 전압으로 인한 보호기기 손상
SPD 설치만으로는 완전한 보호가 어려울 수 있으므로, 접지 시스템을 보강하고 메탈옥사이드 바리스터(MOV) 등을 추가 구성해 과전압 충격을 분산시켜야 한다.



컨트롤박스 과전류 보호회로 설계의 최적 해답은 ‘정확한 분석’과 ‘적절한 조합’이다



컨트롤박스 내 과전류 보호회로는 단순한 안전장치를 넘어서, 전체 시스템의 안정성과 생산성을 결정짓는 중요한 요소다. 설비의 전력 소비 패턴, 부하 특성, 운전 조건을 면밀히 분석하고, 보호장치를 기능별로 적절히 조합하는 것이 이상적인 회로 구성의 핵심이다.

2025년 이후 산업계는 전력 효율과 스마트 제어에 더욱 집중하게 되며, 이에 따라 보호회로 역시 고정밀화, 디지털화되는 추세다. 이러한 변화에 맞춰 기존 방식에 머물기보다, 센서 기반 보호, 원격 모니터링 연계, IoT 기반 트립 알림 시스템 등 차세대 솔루션을 설계에 반영하는 것이 새로운 기준이 되어가고 있다.

컨트롤박스 설계자는 단순한 기기 배치에서 벗어나, 시스템 전체의 흐름을 분석하고 보호 계층을 전략적으로 설계해야 한다. 이는 단기적 비용 절감보다 훨씬 높은 장기적 안정성과 유지보수 효율을 제공하며, 기업 경쟁력 강화로도 직결된다. 정확한 보호회로 설계는 선택이 아닌 필수다. 앞으로 이런 점을 잘 고려하여 과전류로부터 안전한 설계를 하기 바란다.
