컨트롤박스 제작에 꼭 필요한 전기부품 리스트 및 선택 팁

컨트롤박스는 전기적 제어를 안정적으로 수행하기 위해 다양한 부품이 집약된 구조물이다. 산업 현장, 기계 장비, 냉동설비, 자동화 생산라인 등에서 컨트롤박스는 설비의 두뇌 역할을 하며, 입력신호를 받아 출력으로 제어 명령을 전달하는 기능을 수행한다. 이러한 컨트롤박스가 제대로 작동하려면 내부에 설치되는 전기부품의 기능과 역할을 명확히 이해하고, 현장에 맞는 사양을 선택해야 한다.

많은 사람이 컨트롤박스 제작을 단순히 부품을 조립하는 작업으로 오해하지만, 실제로는 매우 정밀한 설계와 정확한 부품 선택이 필요하다. 잘못된 전기부품 선택은 과열, 회로 단락, 제어 오류, 심지어 화재로 이어져 인명 사고가 날 수 있다. 따라서 부품의 정격, 규격, 내구성, 제조사의 신뢰도까지 고려해 신중하게 선택해야 하며, 이 과정은 설계자나 기술자의 경험과 노하우가 크게 작용한다.

이 글에서는 컨트롤박스를 제작할 때 필요한 핵심 전기부품들을 항목별로 정리하고, 각 부품을 현장에 맞게 선택할 수 있는 실질적인 팁까지 함께 소개한다.

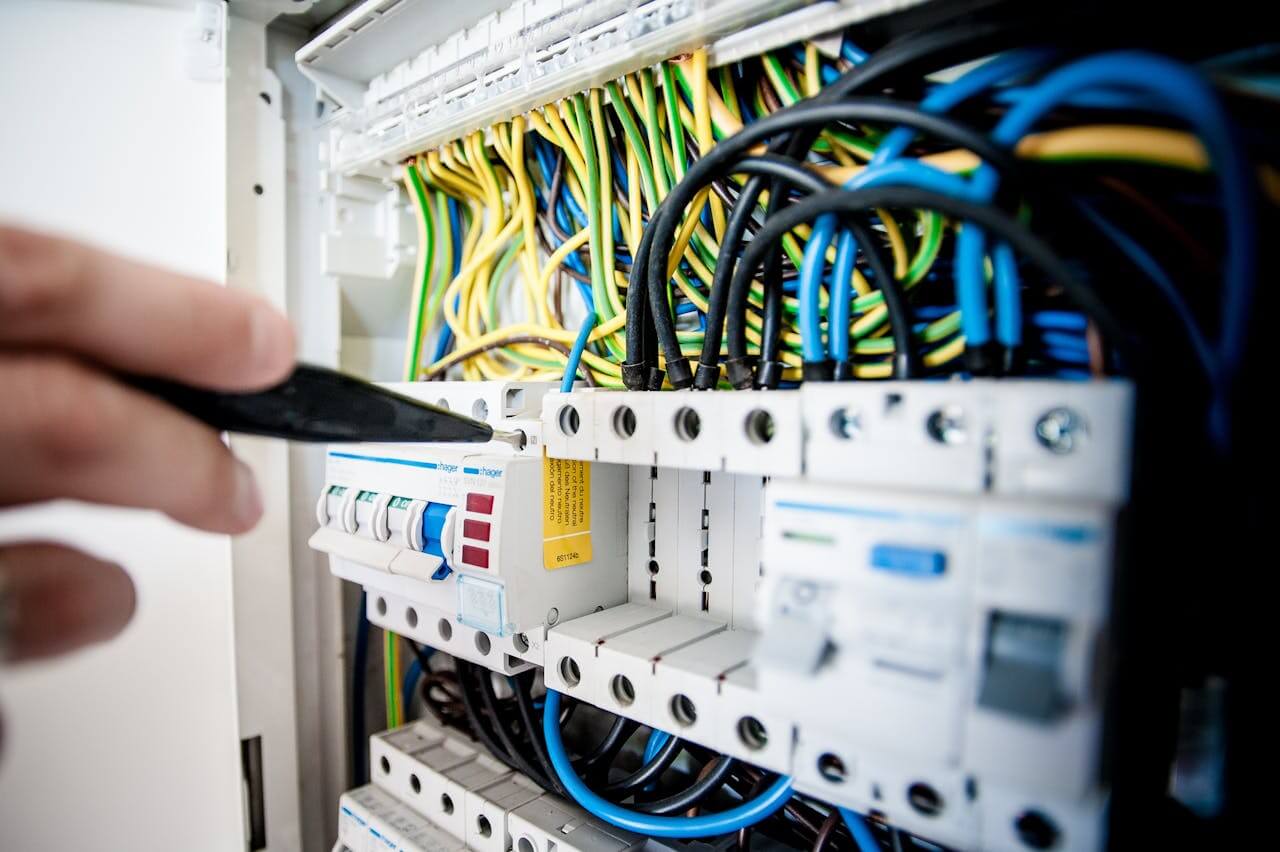

컨트롤박스에 기본적으로 포함되어야 하는 핵심 부품



컨트롤박스를 구성하는 전기부품 중 가장 기본이 되는 요소는 차단기이다. 차단기는 전기 공급을 개폐하는 기능을 하며, 과전류나 단락이 발생할 경우 회로를 차단해 장비를 보호하는 역할을 한다. 보통은 배선용 차단기(MCCB) 또는 누전차단기(ELB)가 사용되며, 사용하는 전압과 전류 용량에 따라 적절한 정격을 선택해야 한다.

다음으로 중요한 구성품은 릴레이와 접촉기다. 릴레이는 제어 신호에 따라 전기 회로를 개폐하는 역할을 하며, 접촉기는 더 큰 전력을 제어할 수 있는 전자식 스위치로 고전류 회로 제어에 사용된다. 특히 모터나 히터를 구동하는 회로에서는 접촉기와 함께 서멀 릴레이를 병렬로 구성하여 과열이나 과부하에 대비한다.

전원을 안정적으로 공급하기 위한 SMPS(스위칭 모드 전원공급장치)도 빠질 수 없다. 대부분의 컨트롤 시스템은 24V DC를 사용하는데, 현장의 전원은 220V AC 또는 380V AC이기 때문에 전압 변환을 위해 반드시 SMPS가 필요하다. 이때 출력 용량은 연결될 모든 장비의 소모 전류를 계산하여 충분한 여유 용량으로 선정해야 한다.

그 외에도 단자대(터미널 블록), 서지 보호기(SPD), 차폐 그라운드 단자, 와이어 덕트, 각종 퓨즈, 표시등, 스위치 등이 기본 구성으로 들어가며, 설치 목적과 환경에 따라 온도 조절기, 히터, 팬, 타이머 등의 보조 장치도 포함된다.



컨트롤박스 부품 선택 시 고려해야 할 주요 기준



전기부품을 선택할 때 가장 먼저 고려할 요소는 정격 전압과 정격 전류이다. 예를 들어 릴레이나 접촉기를 고를 때는 부하 전류보다 최소 20% 이상의 여유를 둔 정격 제품을 선택해야 과열과 수명을 동시에 방지할 수 있다. 과도한 전류가 흐르면 접점이 녹거나 아크가 발생할 수 있으므로, 사전 계산이 필요하다.

두 번째는 내환경성이다. 컨트롤박스가 설치되는 장소가 습한 환경인지, 먼지가 많은 현장인지, 고온 또는 저온에 노출되는지에 따라 부품의 내열성, 방진 성능, 방수 능력이 중요하게 작용한다. 방수 성능은 IP 등급을 참고해야 하며, 실외에 설치되는 경우 IP65 이상의 부품을 사용하는 것이 바람직하다.

세 번째는 유지보수 용이성이다. 컨트롤박스는 설치 후 수년간 가동되므로, 부품 교체와 점검이 쉬운 구조로 선택하는 것이 좋다. 예를 들어 탈착이 쉬운 퓨즈 홀더나 탈부착이 가능한 플러그인 타입의 릴레이는 유지보수 시간이 단축되고 실수를 줄일 수 있다.

네 번째는 호환성과 제조사 신뢰도다. 모든 부품이 동일 브랜드일 필요는 없지만, 통신이나 연결 방식이 서로 다른 제조사의 부품을 혼용하면 오류가 발생하거나 설정에 어려움이 생길 수 있다. 가능하다면 동일 계열 또는 상호 호환성이 검증된 브랜드 제품을 사용하는 것이 좋다.



컨트롤박스 설계 단계에서 부품 적용 전략



컨트롤박스를 실제로 제작하기 전에는 부품을 단순히 나열하는 것이 아니라, 시스템 전체의 흐름과 논리에 맞춰 회로도를 먼저 설계해야 한다. 이를 기반으로 각 부품의 위치와 기능, 전기 흐름을 정의하고, 배선 경로까지 미리 시뮬레이션해야 한다. 부품 선정은 이 회로도에 따라 수행되며, 제어 신호선과 전원선, 통신선 등을 구분하여 설계하는 것이 기본이다.

온도 제어가 필요한 시스템이라면 디지털 온도 컨트롤러와 연동 가능한 릴레이를 선택하고, PLC 기반의 제어를 도입할 경우 아날로그 입력 모듈, 통신 모듈, 디지털 출력 모듈 등을 함께 고려해야 한다. 이러한 경우에는 PLC 자체의 전원 요구 사항, 통신 규격(Modbus, Ethernet, RS485 등), 입출력 수량 등을 사전에 파악해 두어야 한다.

또한 제어 부품을 구성할 때는 우선순위에 따라 기능별로 그룹화하는 것이 좋다. 예를 들어 전원부는 좌측, 제어부는 중앙, 출력부는 우측에 배치하는 식으로 구역을 나누면 배선이 간결해지고, 열 방출도 효율적으로 설계할 수 있다. 부품 간 거리는 최소 10mm 이상 확보하여 발열과 전자파 간섭을 줄이고, 각 부품은 레일 고정형 또는 볼트 체결 방식으로 안전하게 설치되어야 한다.



컨트롤박스 제작 후 시험 및 설치 단계에서의 부품 점검



컨트롤박스를 제작한 후에는 모든 전기부품이 정상 작동하는지 사전 점검과 시험이 필요하다. 회로도와 실물 배선이 일치하는지 확인하고, 차단기 동작 여부, 릴레이 응답 속도, 표시등 작동 상태, 센서 연동 등도 꼼꼼히 체크해야 한다. 특히 접촉기나 릴레이의 작동음, 진동, 과열 여부는 초기 점검에서 반드시 확인할 항목이다.

현장에 설치한 후에는 실제 부하를 연결하여 시운전을 진행해야 한다. 이때 각 부품의 부하 전류를 측정하고, 정격 범위 내에서 안정적으로 작동하는지 체크해야 한다. 부하 전류가 정격을 초과한다면 접촉기나 차단기의 사양을 재조정하거나 배선의 규격을 변경해야 한다. 서지 보호기는 정전기나 낙뢰에 의한 손상을 방지하기 위해 필수적으로 포함해야 하며, 접지는 규격에 맞춰 최소 저항값을 만족해야 한다.

설치 후에도 주기적인 점검이 중요하다. 열화가 발생하기 쉬운 릴레이나 퓨즈는 6개월에서 1년 주기로 교체하거나 작동 시험을 해야 하고, 소모되기 쉬운 부품들은 예비 부품을 확보해 두는 것이 현장의 안정성에 도움이 된다. 또한 점검 기록을 남기고, 이상 징후가 있는 부품은 반드시 원인 분석 후 재설계 여부를 판단하는 것이 장기적인 유지보수에 효과적이다.



컨트롤박스를 성공적으로 제작하기 위한 부품 선정의 마무리 조언



컨트롤박스를 제작할 때 어떤 전기부품을 어떻게 선택하느냐는 그 시스템의 신뢰성과 수명, 안정성에 직결된다. 단순히 가격이 저렴하다고 해서 부품을 고르면, 초기에는 잘 작동하더라도 몇 개월 만에 오작동이나 고장을 유발할 수 있다. 반대로, 적절한 부품을 적재적소에 적용하고 여유 용량을 고려한 설계를 수행하면, 유지보수 비용은 줄어들고 장비 가동률은 획기적으로 높아질 수 있다.

전기부품은 단순한 부속품이 아닌 제어 시스템의 핵심이다. 각 부품이 수행하는 역할과 특성을 정확히 이해하고, 설치 환경과 회로 요구사항에 맞게 설계된 컨트롤박스는 그 자체로 고품질 시스템의 기반이 된다. 수많은 산업 현장에서, 제대로 선택된 부품 하나가 설비 전체의 안전과 효율을 책임지고 있다는 사실을 기억해야 한다.
