멀티라인 설비용 컨트롤박스 설계 시 주의사항

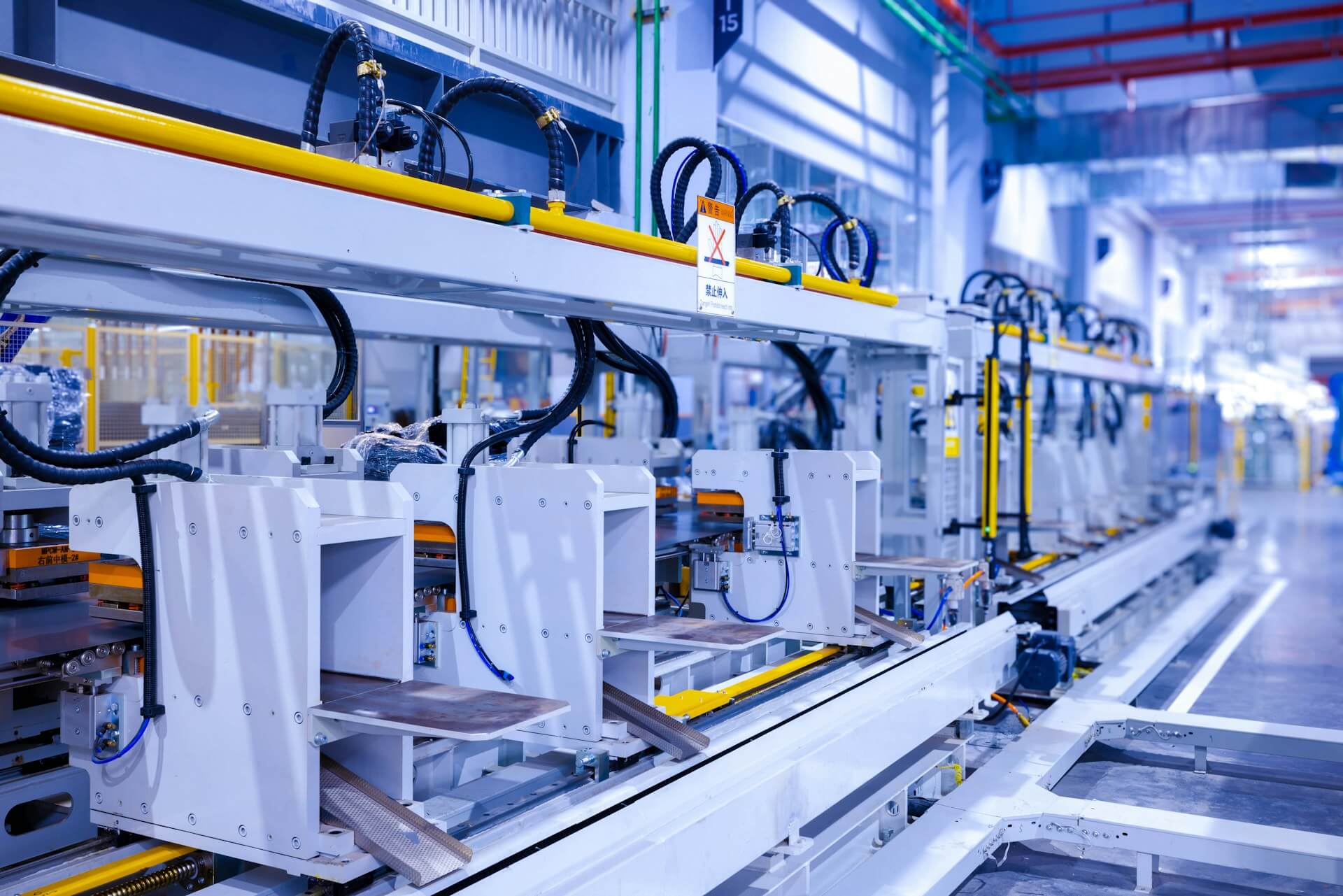

멀티라인 설비는 하나의 공정 라인에 국한되지 않고, 여러 생산 라인을 동시에 제어하거나 모니터링해야 하는 복합적인 시스템으로 구성됩니다. 특히 반도체, 식음료, 제약, 전자부품 산업에서는 서로 다른 조건의 설비들이 하나의 통합 제어 시스템 아래 운영되는 경우가 많습니다. 이때 각 라인의 전기적 특성과 동작 조건을 통합적으로 처리하는 컨트롤박스가 핵심 역할을 하게 됩니다.

멀티라인 설비용 컨트롤박스는 단순한 개별 장비 제어기보다 높은 수준의 기능 통합성과 시스템 연계성이 필요합니다. 각 생산라인의 센서, 구동기, 인버터, PLC, HMI 등을 하나의 박스에서 집중하여 제어할 경우, 신호 간섭, 과부하, 온도 상승 등 다양한 문제가 발생할 수 있기 때문에 초기 설계 단계부터 세심한 주의가 필요합니다.

2025년 현재 산업용 자동화 트렌드는 "모듈화 및 스마트 제어"로 진화하고 있으며, 컨트롤박스도 단순한 기계제어 장치가 아니라, IIoT(산업용 사물인터넷) 기반의 고급 신호처리와 데이터 통합을 실현하는 지능형 플랫폼으로 변화하고 있습니다. 따라서 멀티라인 설비에 적용되는 컨트롤박스는 단순한 배선만이 아닌, 아키텍처 수준에서 전략적으로 설계되어야 합니다.



멀티라인 컨트롤박스 회로 구성 시 반드시 고려해야 할 요소들



멀티라인 설비에서는 제어 회로가 서로 얽혀 있거나 병렬로 동작하는 경우가 많기 때문에 회로 설계 시 특별한 주의가 필요합니다. 첫째, 전원 분리 설계가 핵심입니다. 각각의 라인이 독립적인 전원을 통해 구동되도록 설계해야 하며, 하나의 라인에서 발생한 문제로 전체 설비가 정지하는 상황을 방지해야 합니다. 이를 위해 분기 차단기, 서지 보호기, 무정전 전원장치(UPS) 등을 라인별로 독립 구성하는 것이 일반적입니다.

둘째, 제어신호의 간섭을 방지하기 위해 노이즈 차단 설계가 필수입니다. 특히 서보모터, 인버터, 고주파 전원 등에서 발생하는 전자파 노이즈는 다른 라인의 PLC나 센서 신호에 간섭을 일으킬 수 있으므로, 각 라인의 제어 회로는 쉴드 케이블, 트위스트 페어, 접지 강화 등의 방법으로 완전히 분리 배선해야 합니다.

셋째, 모듈 단위 구성이 필요합니다. 라인별로 PLC 입출력 모듈을 별도로 구성하거나, 리모트 I/O 방식으로 분산 제어 구조를 구성하면, 확장성과 유지보수가 훨씬 용이합니다. 2025년 산업현장에서는 Rockwell, Siemens, LS 등의 PLC 시스템이 모듈화 설계에 최적화된 하드웨어를 제공하고 있으며, 이런 구조는 나중에 라인 증설이나 공정 변경 시 효율적으로 대처할 수 있는 장점이 있습니다.

마지막으로, 비상정지 회로와 인터록 회로는 라인별 AND-OR 논리를 설계해 불필요한 전체 정지를 막고, 동시에 안전성을 확보할 수 있도록 해야 합니다. 하나의 라인에서 문제가 발생해도, 나머지 라인의 제어에 영향을 미치지 않는 Fail-safe 설계가 반드시 반영되어야 합니다.



컨트롤박스 배선, 레이아웃, 냉각 구조의 최적화 전략



멀티라인 설비에 대응하는 컨트롤박스는 내부 부품 수가 많고, 발열이 심하기 때문에 효율적인 배선 구조와 열 관리 설계가 중요합니다. 먼저 배선의 경우, 신호선과 전력선을 반드시 분리 배선해야 하며, 각 라인의 선로는 라벨링과 색상 분류를 통해 명확히 구분해야 합니다. 이러한 구분은 점검 시 혼선을 줄여주고, 유지보수를 크게 단축할 수 있습니다.

레이아웃 측면에서는 각 라인에 해당하는 구성품을 물리적으로 블록화해서 배치하는 것이 바람직합니다. 예를 들어 A라인은 왼쪽, B라인은 오른쪽 등으로 영역을 나눠 모듈별로 구성하면, 특정 라인의 문제가 전체에 영향을 미치지 않도록 제한할 수 있으며, 비상시 우선으로 점검할 위치를 빠르게 파악할 수 있습니다.

냉각 방식도 중요한 요소입니다. 멀티라인 컨트롤박스는 발열량이 많기 때문에, 자연 방열 방식만으로는 내부 온도를 안정적으로 유지하기 어렵습니다. 2025년에는 강제 공랭 방식과 함께 열 교환기(Heat Exchanger), 히트파이프 기반 패시브 냉각 시스템도 널리 도입되고 있습니다. 특히 제약 및 식음료 산업처럼 청결이 중요한 현장에서는 필터가 없는 무팬 구조의 밀폐형 열교환기가 선호되고 있으며, 유지보수 비용 절감에도 기여하고 있습니다.

또한 온도 센서와 연동된 자동 팬 제어 시스템을 탑재하면, 온도 상승 시 자동으로 냉각이 가동되고, 외부의 오염물질 유입도 최소화할 수 있습니다. 이는 부품의 수명을 연장하는 데 큰 역할을 하며, 장기적인 설비 신뢰성을 보장합니다.



멀티라인 컨트롤박스 설치 및 통신 시스템 설계 시 유의 사항



멀티라인 설비는 통상적으로 다양한 통신 프로토콜을 사용합니다. 컨트롤박스 설계 시 이질적인 통신 환경을 통합할 수 있도록 멀티프로토콜 호환 설계가 필요합니다. Modbus, Ethernet/IP, Profinet, CC-Link 등 다양한 통신 방식이 병용되는 환경에서 각 장비 간 통신 충돌이나 지연이 발생하지 않도록, 게이트웨이 혹은 프로토콜 컨버터를 적용해야 합니다.

설치 단계에서는 컨트롤박스를 라인과 라인 사이 중립 영역에 설치하되, 이중 접지 및 전위차 보상을 반드시 고려해야 합니다. 라인마다 접지 상황이 다를 수 있기 때문에, 전위차에 따른 제어 오작동을 방지하려면 공통 접지방식과 절연형 파워서플라이 사용을 병행하는 것이 좋습니다.

또한 네트워크 구성은 라인별 독립 서브넷을 구성한 뒤 상위 SCADA 시스템과 통신하도록 설계하면, 한 라인에서 통신 장애가 발생해도 전체 설비 운영에는 영향을 미치지 않습니다. 최근에는 5G 산업망이나 TSN(Time-Sensitive Networking) 기반의 고신뢰성 네트워크도 일부 공장에 도입되고 있어, 차세대 멀티라인 컨트롤박스 설계에서도 이와 같은 기술을 염두에 둘 필요가 있습니다.

보안 측면도 빼놓을 수 없습니다. 2025년 기준, 산업용 장비 해킹 사고가 빈번하게 보고되고 있으며, 따라서 컨트롤박스에 설치된 PLC나 HMI에도 산업용 방화벽, 인증 시스템, 접근제어 기능을 탑재해야 합니다. 특히 라인별로 사용자 권한을 세분화해, 불필요한 설정 변경을 원천적으로 차단할 수 있는 보안 구조를 설계하는 것이 권장됩니다.



멀티라인 컨트롤박스 설계는 통합성·안정성·확장성을 모두 고려해야 한다



멀티라인 설비를 위한 컨트롤박스 설계는 단순한 박스 제작을 넘어선 고도화된 시스템 통합 작업입니다. 여러 생산라인이 하나의 박스에서 제어되는 만큼, 전기적 간섭, 회로 오류, 통신 장애 등 복합적인 문제가 발생할 수 있으며, 이를 사전에 차단하는 설계 전략이 매우 중요합니다.

기본적으로 각 라인을 독립적으로 관리할 수 있는 구조를 갖추되, 전체 설비와 통합 제어가 가능한 시스템 아키텍처를 구현해야 합니다. 회로 분리, 배선 관리, 냉각 설계, 통신 보안 등 여러 측면에서 정밀한 접근이 필요하며, 실시간 문제 대응이 가능한 모니터링 시스템까지 포함한 설계가 바람직합니다.

이러한 컨트롤박스는 단순한 부품의 조합이 아니라, 공장 전체의 운영 효율성과 직결되는 ‘두뇌’ 역할을 하게 됩니다. 따라서 제작사와 사용자 모두 기술 사양에 대한 명확한 이해를 바탕으로 협업해야 하며, 설계 초기 단계부터 전체 라인의 구조와 향후 확장성까지 고려한 설계가 이루어져야 합니다.

멀티라인 설비가 보편화되는 2025년 산업환경에서, 이러한 통합 제어형 컨트롤박스는 생산 경쟁력을 높이는 중요한 수단이 될 것입니다.
